MODX M8은 스피커 없이 소리가 나나요?

아니요. MODX M8에는 내장 스피커가 없습니다. OUTPUT L/MONO와 R에 파워드 스피커나 믹서를 연결하거나 PHONES 단자에 헤드폰을 연결해야 합니다.

마이크는 어디에 연결하나요?

A/D INPUT L/MONO에 연결합니다. 마이크를 사용할 때는 A/D INPUT을 켜고 GAIN을 낮춘 상태에서 천천히 올립니다.

컴퓨터와 USB 메모리는 같은 단자에 꽂나요?

아니요. 컴퓨터는 USB TO HOST, USB 플래시 드라이브는 USB TO DEVICE에 연결합니다.

유어앰프 대여 가이드

야마하 MODX M8
간편 매뉴얼

전원, 스피커 연결, 음색 선택, 마이크/USB 연결과 문제 해결을 빠르게 확인하세요.

1. 30초 빠른 시작 2. 앞면 조작부 한눈에 보기 3. 뒷면 입출력 연결 가이드 4. 스피커·헤드폰 출력 5. 마이크·외부 음원 입력 6. 음색 선택과 Performance 7. Scene, Super Knob, Split/Layer 8. USB·컴퓨터·저장장치 9. 문제 해결 10. 주요 사양 11. 반납 전 체크리스트

1. 30초 빠른 시작

MODX M8은 내장 스피커가 없어서 출력 장비 연결이 먼저입니다.

전원 어댑터 연결

전원 스위치가 꺼진 상태인지 확인하고, 전원 어댑터를 DC IN에 연결한 뒤 콘센트에 꽂습니다.

스피커 또는 헤드폰 연결

파워드 스피커는 OUTPUT L/MONO, R에, 헤드폰은 PHONES에 연결합니다.

볼륨을 낮춘 뒤 전원 켜기

MODX M8과 스피커 볼륨을 낮춘 상태에서 MODX M8 → 스피커 순서로 켭니다.

주의: 연결 전에는 MODX M8과 외부 장비 전원을 끄고, 양쪽 볼륨을 먼저 낮추세요.

2. 앞면 조작부 한눈에 보기

자주 쓰는 조작 영역을 먼저 익혀두면 음색 선택과 공연 준비가 빨라집니다.

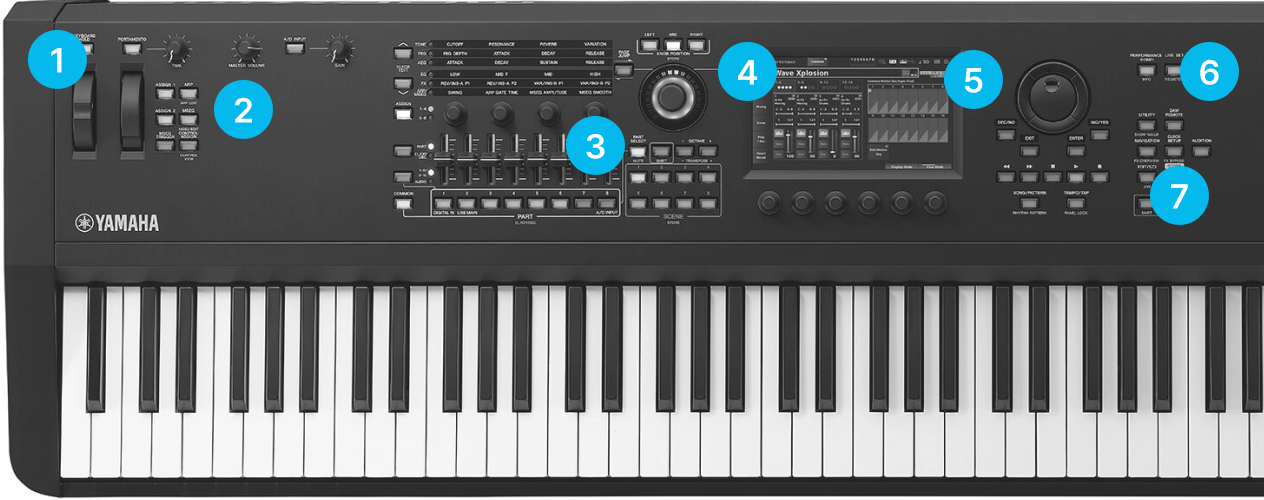

앞면 주요 패널: 휠, 볼륨/입력, 슬라이더, 화면, 데이터 다이얼, Scene/카테고리 버튼 위치입니다.

번호	영역	무엇을 하나요?
1	Pitch / Modulation	연주 중 피치, 비브라토, 모듈레이션 표현을 더합니다.
2	Master Volume / A/D Input	전체 음량과 마이크·외부 입력 켜기, 입력 감도를 조절합니다.
3	Knobs / Sliders / Scene	파트 볼륨, 지정 파라미터, Scene 1~8 상태를 조작합니다.
4	Touchscreen	음색 선택, 믹싱, 편집, 저장 메뉴를 화면에서 조작합니다.
5	Data Dial / Cursor	화면 항목 이동, 값 변경, 선택 확인에 사용합니다.
6	Performance / Live Set / Category	홈 화면, 라이브셋, 음색 검색 화면을 빠르게 엽니다.
7	Utility / Store / Audition	전체 설정, 저장, 데모 청취, 재생 관련 기능을 실행합니다.

3. 뒷면 입출력 연결 가이드

스피커, 헤드폰, 마이크, 페달, MIDI, USB, 전원 위치를 실제 후면 기준으로 정리했습니다.

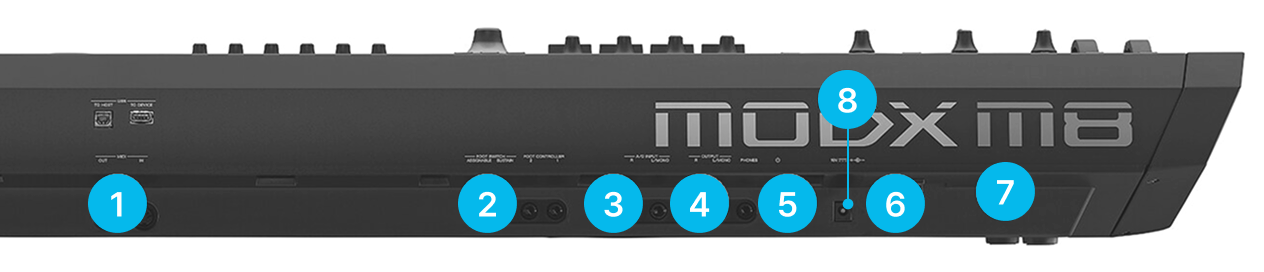

후면 주요 패널: USB, MIDI, 페달, A/D INPUT, OUTPUT, PHONES, 전원 단자입니다.

번호	단자	용도
1	USB TO HOST / DEVICE	컴퓨터 연결 또는 USB 플래시 드라이브 저장/불러오기
2	MIDI IN / OUT	외부 MIDI 키보드, 음원 모듈, 컨트롤러 연결
3	FOOT SWITCH / CONTROLLER	서스테인 페달, 풋스위치, FC7 같은 컨트롤 페달 연결
4	A/D INPUT L/MONO, R	마이크, 악기, 외부 음원 입력
5	OUTPUT L/MONO, R	파워드 스피커, 믹서, 오디오 인터페이스 출력
6	PHONES	6.3mm 스테레오 헤드폰 출력
7	전원 스위치	전원 켜기/대기
8	DC IN	전원 어댑터 연결

4. 스피커·헤드폰 출력

MODX M8은 무대용 신디사이저라 내장 스피커가 없습니다.

상황	연결 방법
스피커 2대	OUTPUT L/MONO와 R을 각각 왼쪽/오른쪽 스피커에 연결
스피커 1대	OUTPUT L/MONO만 연결
믹서 연결	OUTPUT L/MONO와 R을 믹서 라인 입력으로 연결
헤드폰	PHONES 단자에 6.3mm 스테레오 헤드폰 연결

전원을 켤 때는 MODX M8을 먼저 켠 뒤 스피커를 켜고, 끌 때는 스피커를 먼저 끈 뒤 MODX M8을 끄세요.

5. 마이크·외부 음원 입력

A/D INPUT으로 마이크나 다른 음원을 MODX M8 소리와 함께 출력할 수 있습니다.

연결 장비	단자	설정
다이내믹 마이크	A/D INPUT L/MONO	A/D Input을 Mic로 설정하고 GAIN을 천천히 올림
모노 악기·음원	A/D INPUT L/MONO	장비 출력에 맞춰 Mic 또는 Line 선택
스테레오 음원	A/D INPUT L/MONO, R	A/D Input을 Line으로 설정

순서

GAIN 최소에서 시작

A/D INPUT GAIN을 낮춘 상태에서 연결하고, A/D INPUT을 켠 뒤 소리를 내면서 천천히 올립니다.

팬텀파워가 필요한 콘덴서 마이크는 MODX M8에 바로 연결해도 정상 작동하지 않을 수 있습니다.

6. 음색 선택과 Performance

MODX M8은 Performance 단위로 음색과 설정을 불러옵니다.

Live Set 또는 Category Search 열기

공연용 목록은 LIVE SET, 음색 검색은 CATEGORY 버튼으로 엽니다.

Performance 선택

Piano, Keyboard, Organ, Strings, Synth 같은 카테고리에서 원하는 Performance를 선택합니다.

저장 필요 여부 확인

음색, 볼륨, Scene, 이펙트 설정을 바꾼 뒤 계속 써야 한다면 STORE로 저장합니다.

7. Scene, Super Knob, Split/Layer

공연에서 소리 변화를 빠르게 만들 때 자주 쓰는 기능입니다.

기능	언제 쓰나요?
Scene	한 Performance 안에서 믹스, 아르페지오, 모션 시퀀스 상태를 1~8번으로 전환
Super Knob	여러 음색·이펙트 변화를 한 번에 조절
Split	왼손 베이스, 오른손 피아노처럼 건반 영역을 나눠 연주
Layer	피아노와 스트링처럼 여러 파트를 겹쳐 연주
Arpeggio	코드를 누르면 리듬·패턴 형태로 자동 연주

8. USB·컴퓨터·저장장치

USB TO HOST와 USB TO DEVICE를 구분해서 사용하세요.

단자	연결 대상	용도
USB TO HOST	컴퓨터, iOS 기기	오디오/MIDI 연결, DAW 작업, 소프트웨어 연동
USB TO DEVICE	USB 플래시 드라이브	설정, Performance, 백업 파일 저장/불러오기
MIDI IN/OUT	외부 MIDI 장비	외부 키보드로 MODX M8 연주 또는 다른 장비 제어

컴퓨터 작업에는 Yamaha Steinberg USB Driver와 DAW의 MIDI/Audio 입력 설정이 필요할 수 있습니다.

9. 문제 해결

대부분은 연결, 볼륨, 입력 설정에서 해결됩니다.

증상	확인할 것
소리가 안 남	OUTPUT 또는 PHONES 연결, MASTER VOLUME, 스피커 전원과 볼륨 확인
스피커에서 충격음	켤 때 MODX M8 먼저, 끌 때 스피커 먼저 순서 확인
마이크 소리가 안 남	A/D INPUT 버튼, GAIN, Mic/Line 설정 확인
소리가 찢어짐	MASTER VOLUME, 스피커 게인, A/D INPUT GAIN, 이펙트 레벨 확인
USB가 안 잡힘	컴퓨터는 USB TO HOST, USB 메모리는 USB TO DEVICE에 연결했는지 확인
설정이 사라짐	Performance 변경 전 또는 전원 끄기 전 STORE 저장을 했는지 확인

10. 주요 사양

대여 전 크기와 연결 사양을 빠르게 확인하세요.

항목	MODX M8
건반	88건반 GHS Keyboard, Initial Touch
음원	Motion Control Synthesis Engine, AWM2 / FM-X / AN-X
화면	7인치 TFT Color Wide VGA LCD 터치스크린
연결	USB TO DEVICE, USB TO HOST, MIDI IN/OUT, FOOT SWITCH, FOOT CONTROLLER, A/D INPUT, OUTPUT, PHONES
전원	PA-300C 어댑터, DC 16 V / 2.4 A
크기·무게	1,310 x 391 x 152 mm, 약 13.6 kg

11. 반납 전 체크리스트

장비 반납 전 빠르게 확인해 주세요.

전원을 끄고 어댑터, USB, 오디오 케이블, 페달, 헤드폰 젠더를 모두 분리했습니다.
USB 메모리나 개인 케이블이 본체에 남아 있지 않습니다.
MASTER VOLUME과 A/D INPUT GAIN을 낮은 위치로 정리했습니다.
전원 어댑터와 페달 등 대여 구성품을 함께 정리했습니다.
건반, 터치 화면, 노브, 슬라이더에 충격이 가지 않게 포장했습니다.

요약

MODX M8은 내장 스피커가 없는 88건반 신디사이저입니다. OUTPUT 또는 PHONES를 먼저 연결하고, 볼륨을 낮춘 뒤 MODX M8부터 켜면 안전하게 시작할 수 있습니다.
